รายละเอียดสินค้า:
|
| ระดับการป้องกัน: | แบบที่ 1+2 | น้ำหนัก: | 1kgs |
|---|---|---|---|
| วัสดุสิ่งที่แนบมา: | Thermolplastic UL94-V0 | ความกว้างของผลิตภัณฑ์เสาเดียว: | 36มม |
| โครงสร้างผลิตภัณฑ์: | เสียบได้ | แอปพลิเคชัน: | เชิงพาณิชย์/อุตสาหกรรม |
| เทคโนโลยี: | เทคโนโลยีช่องว่างประกายไฟ | ไออิม: | 50ka |
| เน้น: | เครื่องกั้นกระแส SPD ประเภท 1 50ka,อุปกรณ์ป้องกันแรงกระชับต่ํา,OEM ODM เครื่องป้องกันการกระชับไฟฟ้า |
||
ลักษณะผลิตภัณฑ์:
| ข้อมูลจำเพาะ | BR-50GR 150 3+1 | BR-50GR 275 3+1 | BR-50GR 350 3+1 | |
| การจำแนกประเภท SPD ตาม EN61643-11 | ประเภท 1 + ประเภท 2 | ประเภท 1 + ประเภท 2 | ประเภท 1 + ประเภท 2 | |
| การจำแนกประเภท SPD ตาม IEC61643-11 | คลาส I + คลาส II | คลาส I + คลาส II | คลาส I + คลาส II | |
| แรงดันไฟฟ้าทำงานปกติ | Un | 120V/240V(50/60Hz) | 230V/400V(50/60Hz) | 250V/440V(50/60Hz) |
| แรงดันไฟฟ้ากระแสสลับที่ใช้งานต่อเนื่องสูงสุด | Uc (L-N/N-PE) | 150V/255V(50/60Hz) | 275V/255V(50/60Hz) | 350V/255V(50/60Hz) |
| กระแสไฟกระชากฟ้าผ่า (10/350μs) | Iimp (L-N/N-PE) | 50kA/100kA | 50kA/100kA | 50kA/100kA |
| กระแสการคายประจุปกติ (8/20μs) | In (L-N/N-PE) | 50kA/100kA | 50kA/100kA | 50kA/100kA |
| กระแสการคายประจุสูงสุด (8/20μs) | Imax (L-N/N-PE) | 160kA/200kA | 160kA/200kA | 160kA/200kA |
| ปริมาณประจุไฟฟ้า (L-N, N-PE) | Q | 25As, 50As | 25As, 50As | 25As, 50As |
| พลังงานจำเพาะ (L-N, N-PE) | W/R | 625kJ/Ω, 2500kJ/Ω | 625kJ/Ω, 2500kJ/Ω | 625kJ/Ω, 2500kJ/Ω |
| ระดับการป้องกันแรงดันไฟฟ้า | Up (L-N/N-PE) | ≤2.0kV/≤1.5kV | ≤2.0kV/≤1.5kV | ≤2.0kV/≤1.5kV |
| พิกัดกระแสลัดวงจร AC | Isccr (L-N/N-PE) | 25kA rms/100A rms | 25kA rms/100A rms | 25kA rms/100A rms |
| ฟิวส์สำรองสูงสุด | 350A gG | 350A gG | 350A gG | |
| ทนต่อแรงดันเกินชั่วคราว TOV | UT (L-N) | 230V/120นาที | 440V/120นาที | 580V/120นาที |
| ทนต่อแรงดันเกินชั่วคราว TOV | UT (N-PE) | 1200V/200ms | 1200V/200ms | 1200V/200ms |
| เวลาตอบสนอง | tA | ≤100ns | ≤100ns | ≤100ns |
| ช่วงอุณหภูมิการทำงาน | Tu | -40°C ถึง 80°C | -40°C ถึง 80°C | -40°C ถึง 80°C |
| การแสดงสถานะการทำงาน/ความผิดปกติ | เขียว/แดง | เขียว/แดง | เขียว/แดง | |
| พื้นที่หน้าตัด (ขั้นต่ำ) | 4mm² | 4mm² | 4mm² | |
| พื้นที่หน้าตัด (สูงสุด) | 35mm² | 35mm² | 35mm² | |
| สำหรับการติดตั้งบน | ราง Din 35 มม. | |||
| วัสดุตัวเรือน | เทอร์โมพลาสติก UL94-V0 | |||
| ระดับการป้องกัน | IP20 | IP20 | IP20 | |
| รหัสสั่งซื้อ | B17166 | B18167 | B17192 | |
| รหัสสั่งซื้อ (พร้อมการส่งสัญญาณระยะไกล) | B17167 | B18168 | B17193 | |
คุณสมบัติ:
ทนทาน รองรับการกระแทกหลายครั้ง
การแสดงสถานะทางกล
ระดับการป้องกัน: ประเภท 1+2, คลาส I + คลาส II

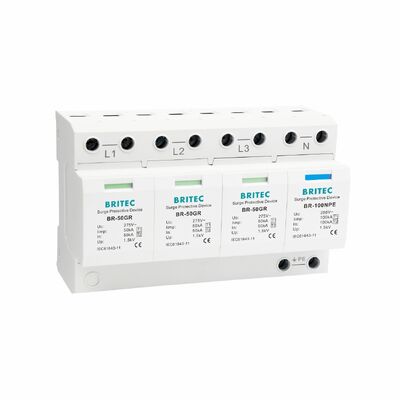

BR-50GR 3P+N เหมาะสำหรับระบบ TT และ TN-S
การใช้งาน:
● เหมาะสำหรับระบบ TT และ TN-S
● ใช้ในระบบอุตสาหกรรมและอาคารที่มีระบบป้องกันฟ้าผ่าภายนอกระดับ I ถึง IV
● สำหรับการป้องกันระบบจำหน่ายแรงดันไฟฟ้าต่ำจากฟ้าผ่าโดยตรงเข้าสู่สายจ่ายไฟเหนือศีรษะหรือระบบป้องกันฟ้าผ่าภายนอก
● สามารถใช้ในตู้จำหน่ายมาตรฐานได้
● ใช้เพื่อป้องกันอุปกรณ์ไฟฟ้าทุกชนิดในระบบไฟฟ้าจากแรงดันเกินฟ้าผ่า, แรงดันเกินจากการทำงาน, และความเสียหายจากแรงดันเกินชั่วคราวของความถี่ไฟฟ้า
| การใช้งาน | แรงดันไฟฟ้าต่ำ |
| โครงสร้างผลิตภัณฑ์ | แบบเสียบได้ |
| แหล่งกำเนิด | Wenzhou |
| น้ำหนัก | 1 กก. |
| OEM/ODM | ใช่ |
| ระดับการป้องกัน | ประเภท 1+2 |
| ความกว้างผลิตภัณฑ์หนึ่งขั้ว | 36 มม. |
| อุณหภูมิการทำงาน | -40°C ถึง 80°C |
| วัสดุตัวเรือน | เทอร์โมพลาสติก UL94-V0 |
| แรงดันไฟฟ้าที่กำหนด | 150V/275V/320V/440V |
ผลิตภัณฑ์หลักของเรา
อุปกรณ์ป้องกันไฟกระชากประเภท 1
อุปกรณ์ป้องกันไฟกระชากประเภท 2
อุปกรณ์ป้องกันไฟกระชากประเภท 1 + ประเภท 2
อุปกรณ์ป้องกันไฟกระชากประเภท 3
อุปกรณ์ป้องกันไฟกระชาก DC (pv, โซลาร์)
อุปกรณ์ป้องกันไฟกระชากเครือข่าย
อุปกรณ์ป้องกันไฟกระชากไฟ LED
Britec Imp. & Exp. Wenzhou Co., Ltd. ก่อตั้งขึ้นในปี 2003 Britec เป็นผู้ผลิตอุปกรณ์ป้องกันไฟกระชาก (SPD) มืออาชีพที่ออกแบบและผลิตอุปกรณ์ป้องกันไฟกระชากสำหรับการป้องกันพลังงาน, การป้องกันข้อมูล, การป้องกัน PV ฯลฯ
Britec มีห้องปฏิบัติการภายใน ห้องปฏิบัติการมีเครื่องกำเนิดไฟฟ้ากระแสไฟกระชาก 100kA 10/350µs, เครื่องกำเนิดไฟฟ้ากระแสไฟกระชาก 25kA 10/350µs และเครื่องกำเนิดไฟฟ้า 120kA 8/20µs, เครื่องกำเนิดไฟฟ้าแบบผสม 1.2/50µs 20kV, สถานีทดสอบ TOV และอุปกรณ์ทดสอบอื่นๆ
บริษัทมีระบบการจัดการ ISO9001, ISO45001, ISO14001 ผลิตภัณฑ์ต่างๆ ได้รับการรับรอง TUV, CB CE, RoHS
Britec มีความสัมพันธ์ทางธุรกิจที่ยาวนานกับลูกค้าชาวยุโรปและมีประสบการณ์ในการทำงานกับบริษัทข้ามชาติ
