| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | BRITEC |
| ได้รับการรับรอง: | CE/TUV/CB |

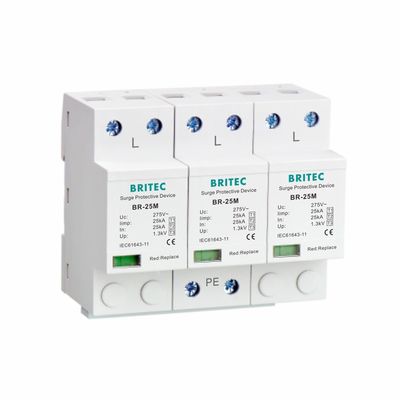

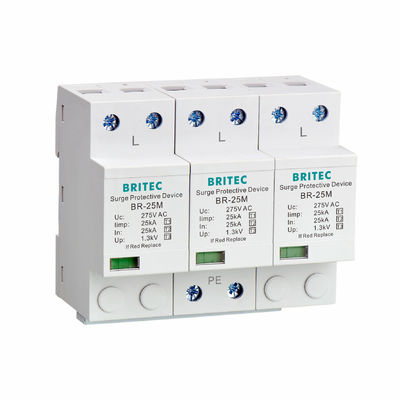

| หมายเลขรุ่น: | BR-25M 3P |
อุปกรณ์ป้องกันไฟกระชากชนิด 1 ขนาด 25KA คุณสมบัติ:
ลักษณะเฉพาะทางเทคโนโลยีของอุปกรณ์ป้องกันไฟกระชากชนิด 1 ขนาด 25KA:
| BR-25M 3P | |
| จำนวนขั้ว | 3P |
| ระบบจ่ายไฟ | TN-C |
| การจำแนกประเภท SPD ตามมาตรฐาน EN61643-11 พร้อม 5M | ชนิด 1 + ชนิด 2 + ชนิด 3 |
| การจำแนกประเภท SPD ตามมาตรฐาน IEC61643-11 พร้อม 5M | Class I + Class II + Class III |
| แรงดันไฟฟ้า AC สูงสุดในการทำงานต่อเนื่อง Uc | 150V/275V/320V |
| ระดับการป้องกันแรงดันไฟฟ้าUp | ≤1.3kV |
| กระแสไฟกระชากจากฟ้าผ่า (10/350us) Iimp | 25kA |
| กระแสไฟปล่อยประจุ (8/20us) In | 25kA |
| กระแสไฟปล่อยประจุสูงสุด (8/20us) Imax | 100kA |
| ตัวบ่งชี้สถานะ | สัญลักษณ์ทางกล |
| เวลาตอบสนอง tA | ≤25ns |
| ช่วงอุณหภูมิในการทำงาน Tu | -40℃—80℃ |
| ความชื้นสัมพัทธ์ | ภายใต้อุณหภูมิห้อง 30% ถึง 90% |
| วัสดุตัวเรือน | เทอร์โมพลาสติก UL94-V0 |
| ระดับการป้องกัน | IP20 |
| สำหรับการติดตั้งบน | ราง DIN ขนาด 35 มม. |
| ฟิวส์สำรองสูงสุด | 315A gG |
| พื้นที่หน้าตัด (ต่ำสุด) | 4mm2 |
| พื้นที่หน้าตัด (สูงสุด) | 35mm2 |
| หมายเหตุ | สามารถปรับแต่งแรงดันไฟฟ้าในการทำงานต่อเนื่องสูงสุด Uc อื่นๆ ได้ |
ขนาด:
อุปกรณ์ป้องกันไฟกระชากชนิด 1 ขนาด 25KA การใช้งาน:
• ป้องกันไฟกระชากจากฟ้าผ่าและกระแสเกินชั่วขณะจากการบุกรุกเข้าไปในสายจ่ายไฟ ซึ่งรบกวนการทำงานปกติของระบบจ่ายไฟและอุปกรณ์ไฟฟ้า
• ใช้ได้กับการป้องกันฟ้าผ่าสำหรับระบบไฟฟ้าในพื้นที่ที่มีความเสี่ยงสูงต่อฟ้าผ่า (LPZ0B หรืออินเทอร์เฟซระหว่าง LPZ0B และ LPZ1)
• เหมาะสำหรับระบบจ่ายไฟ TN-C สามเฟสที่มี AC 50 ถึง 60Hz
• โดยทั่วไปจะติดตั้งในอาคารเข้าไปในตู้จ่ายไฟหลักแรงดันต่ำหรือสวิตช์หลักแรงดันต่ำ
ความล้มเหลวแบบวงจรเปิดใน SPDs
ความล้มเหลวแบบวงจรเปิดเป็นโหมดความล้มเหลวทั่วไปใน SPDs โดยเฉพาะอย่างยิ่งใน SPDs ที่มีวาริสเตอร์ ความล้มเหลวประเภทนี้มักเกิดขึ้นเนื่องจากกระบวนการเสื่อมสภาพตามธรรมชาติหรือกลไกการป้องกันความร้อน เมื่อ SPD ถึงจุดสิ้นสุดของอายุการใช้งาน ตัวตัดการเชื่อมต่อภายในจะถูกเปิดใช้งาน ทำให้ SPD ไม่สามารถทำงานได้ ตัวตัดการเชื่อมต่อนี้นี้ได้รับการออกแบบมาเพื่อปิดใช้งาน SPD เพื่อป้องกันความเสียหายเพิ่มเติม
ใน SPDs ที่มีหลอดปล่อยก๊าซ ตัวตัดการเชื่อมต่อภายใน (การป้องกันความร้อน) อาจถูกใช้เพื่อป้องกันความร้อนสูงเกินไปที่ผิดปกติซึ่งเกิดจากกระแสไฟตามหรือกระแสไฟกระชากที่ไม่คาดคิด สิ่งสำคัญคือต้องทราบว่าการหนีความร้อน ซึ่งเป็นสาเหตุทั่วไปของความล้มเหลวใน SPDs ที่ใช้วาริสเตอร์ ไม่ได้นำไปใช้กับ SPDs ที่มีหลอดปล่อยก๊าซหรือช่องว่างประกายไฟที่ห่อหุ้ม
ช่องว่างประกายไฟ ซึ่งเป็น SPD อีกประเภทหนึ่ง อาจล้มเหลวในโหมดวงจรเปิดเมื่อไม่สามารถจุดประกายอาร์กได้อีกต่อไปเนื่องจากการสึกหรอของขั้วไฟฟ้าหรือวงจรจุดระเบิดอิเล็กทรอนิกส์ที่จางหายไป ในสถานะนี้ SPD จะเปิดอย่างถาวร ทำให้ระบบไม่ได้รับการป้องกัน
SPD และการป้องกันฟ้าผ่า
การป้องกันไฟกระชากหมายถึงการป้องกันระบบและอุปกรณ์ไฟฟ้าจากแรงดันไฟฟ้าสูงสุดที่สูงเกินไปซึ่งเกิดจากการทำงานของสวิตช์และฟ้าผ่า
บ้านในปัจจุบันมีอุปกรณ์อิเล็กทรอนิกส์มูลค่าเฉลี่ย 15,000 ดอลลาร์ที่ไม่ได้รับการป้องกันจากไฟกระชาก BRITEC SPD ได้รับการออกแบบมาเป็นพิเศษเพื่อช่วยปกป้องเครื่องใช้ในบ้านจากแรงดันไฟฟ้าเกินที่เกิดจากกระแสฟ้าผ่า โซลูชันที่สมบูรณ์แบบเพื่อครอบคลุมการติดตั้งแบบเฟสเดียวและสามเฟส
