spd ในระบบสุริยะคืออะไร

ความ นิยม ของ ระบบ พลังงาน ดวงอาทิตย์

ในปัจจุบันนี้ แผ่นพลังแสงอาทิตย์ ได้รับความนิยมมากขึ้น เป็นแหล่งพลังงานสํารอง หรือแม้แต่แหล่งพลังงานหลักของครัวเรือนการวิจัยต่าง ๆ เน้นวิธีการปรับปรุงประสิทธิภาพของแผ่นแสงอาทิตย์ไฟฟ้า (PV), ความน่าเชื่อถือ, และแม้กระทั่งมีในช่วงทุกฤดูกาลหรือแม้แต่กลางคืน,การแทรกแซงจากสัตว์ และเหตุการณ์ไฟฟ้า เช่น การกระแทกไฟฟ้าและฟ้าคะนอง

พลังงานแสงอาทิตย์กําลังกลายเป็นตัวเลือกสําหรับผู้คนทั่วโลก ในการตอบสนองความต้องการพลังงานของพวกเขา

ความเข้าใจของ DC SPD สําหรับแสงอาทิตย์

อุปกรณ์ป้องกันการกระจายไฟฟ้าแบบ DC ป้องกันการกระจายไฟฟ้าในระบบพลังงานแสงอาทิตย์ PV อย่างไรก็ตามเพื่อให้แม่นยํามากขึ้น SPD DC มีวาริสตอร์โอกไซด์โลหะ ดังนั้นเมื่อเกิดการกระจายไฟฟ้าในวงจรวาริสตอร์อ๊อกไซด์โลหะจะดูดซึมไฟฟ้าเพิ่มเติม และปล่อยให้กระแสไฟฟ้าไหลผ่านมันเนื่องจากวาริสทอร์โอกไซด์โลหะมีความต้านทานสูง ดังนั้นวงจรจะไม่ถูกทําลายโดยการไหลของกระแสไฟฟ้า แต่จะกลับมาทํางานปกติเมื่อกระแสไฟฟ้าผ่านไปกระบวนการนี้ถูกทําในนาโนวินาทีเท่านั้น ดังนั้นจึงไม่มีความเสี่ยงของการกระตุ้นในระบบ.

ทําไมระบบพลังแสงอาทิตย์ต้องใช้อุปกรณ์ป้องกันกระแสไฟฟ้าแบบ DC (SPD)

ความกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับความกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับความกระชับกระแสนี้ยังสร้างหลุมเผาไหม้ในแผ่นไฟฟ้าไฟฟ้า และทําลายอินเวอร์เตอร์อุปกรณ์ป้องกันแรงกระแทกแบบ DC สามารถป้องกันกระแสไฟฟ้าจากการไหลผ่านในวงจรและช่วยส่วนประกอบเหล่านี้จากการได้รับความเสียหาย.

เมื่อเกิดการกระตุ้นไฟฟ้า มันหยุดระบบทํางานได้ในระดับที่ดีที่สุด บางครั้งมันยังทําลายส่วนประกอบของระบบไฟฟ้าไฟฟ้าด้วยเมื่อคุณติดตั้งเครื่องป้องกันแสงอาทิตย์ในระบบ PV, มันช่วยให้ระบบทํางานได้อย่างราบรื่นโดยไม่ต้องเกิดการกระตุ้นอย่างฉับพลัน

การกระจายไฟฟ้าอย่างฉับพลัน ทําให้ส่วนประกอบของระบบไฟฟ้าไฟฟ้าไฟฟ้าพังลงตามเวลา มันค่อยๆ ลดอายุการใช้งานของระบบพลังงานแสงอาทิตย์อุปกรณ์ป้องกันการกระจายไฟฟ้าจะทําให้ส่วนประกอบเหล่านี้ปลอดภัยนอกจากนี้ อุปกรณ์นี้จะเพิ่มอายุการใช้งานของระบบพลังแสงอาทิตย์เป็นระยะเวลานาน

เมื่อ ไฟฟ้า กระทบ ระบบ พลังงาน โซลาร์ พีวี มัน อาจ ทําลาย อินเวอร์เตอร์, เครื่องควบคุม หรือ แพเนล ได้ อย่างหนัก การ ซ่อมแซม ความเสียหาย เหล่า นี้ มัก จะ ทํา ให้ คุณ จ่าย มากกว่า การ ลงทุน ใน ระยะ ยาวบางครั้งคุณอาจจะต้องเปลี่ยนส่วนประกอบเหล่านี้ ซึ่งค่อนข้างแพง ดังนั้น DC SPD จะทําให้คุณไม่ใช้เงินเพิ่มและจะช่วยให้คุณประหยัดมากขึ้นในระยะยาวการลงทุนใน DC SPD คุ้มค่าจริงๆ.

แม้กระทั่งกระแสไฟฟ้าเล็กน้อย ๆ ก็สามารถทําลายอุปกรณ์อิเล็กทรอนิกส์ใด ๆ ที่ดูดพลังงานจากแผ่นพลังงานแสงอาทิตย์ ถ้ามันไม่มีเครื่องป้องกันการกระแสไฟฟ้าทั้งนี้นอกจากความจริงที่ว่า การลงทุนในการประหยัดพลังงานใด ๆ ที่คุณทําจะไร้ประโยชน์โดยไม่ต้องป้องกันสายฟ้า เพราะสายฟ้าเป็นหนึ่งในเหตุผลหลักที่ทําให้แผ่นแสงอาทิตย์ทํางานไม่ดี.

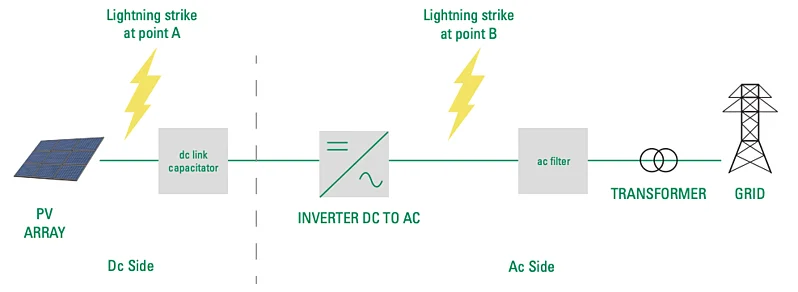

เกิด อะไร ขึ้น เมื่อ ไฟฟ้า กระแทก ระบบ โซลาร์ พีวี?

ไฟฟ้าทําให้เกิดความเสี่ยงที่สําคัญในการทําลายทั้งหมดหรือบางส่วนของฟาร์มพลังแสงอาทิตย์ ไม่ว่าจะเป็นทันทีจากการกระแทกโดยตรง หรือส่งผลให้เกิดความเสียหายจากการกระแทกโดยตรง

ความแรงเกินสามารถส่งผลกระทบต่อการติดตั้งระบบแผ่นแสงอาทิตย์ได้ในหลายวิธี:

- จากการกระแทกโดยตรงกับระบบป้องกันฟ้าคะนองภายนอกของโครงสร้าง
- จากกระแสไฟฟ้าที่เกิดจากสายฟ้ากระจายในเครือไฟฟ้า
- จากความแรงเกินที่ส่งจากเครือข่ายไฟฟ้าที่มาจากชั้นบรรยากาศ (ฟ้าคะนอง) และ/หรือเนื่องจากการทํางาน
- จากความแตกต่างของสนามไฟฟ้าที่เกิดจากสายฟ้า
- จากเครือข่ายไฟฟ้า ถ้าฟ้าคะนองชนสายไฟฟ้าระดับกลางหรือต่ํา
- จากโลก ถ้ามีฟ้าคะนองชนใกล้อินเวอร์เตอร์ไฟฟ้า
- จากด้าน DC ถ้ามีฟ้าคะนองชนโหมด PV

เมื่อสายฟ้าชนแผ่นพลังแสงอาทิตย์ มันทําให้เกิดกระแสไฟฟ้าในสายไฟของระบบและอุปกรณ์สื่อสารส่วนประกอบอื่น ๆ ภายในระบบพลังงานแสงอาทิตย์ เช่น กล่องผสมและ MPPT (อุปกรณ์ติดตามจุดพลังงานสูงสุด) มีโอกาสล้มเหลวสูงที่สุด

ระบบไฟฟ้าพลังแสงอาทิตย์บางแห่งอาจทนต่อความเสียหายทางกายภาพหรือวงจรของแผ่นไฟฟ้า แต่เครื่องควบคุมวงจรและอุปกรณ์เก็บพลังงานของพวกมัน จะไม่สามารถใช้งานได้ทันทีหลังจากที่ฟ้าหลวงชน

ความ กระชับ ความ กระชับ ความ กระชับ ความ กระชับ ความ กระชับ ความ กระชับ ความ กระชับ กระชับ

ความเสียหาย เซลล์แสงอาทิตย์:

ความดันไฟฟ้าในวงจรจะกดดันต่อเซลล์แสงอาทิตย์ ส่งผลให้มันเริ่มอุ่นเกิน ส่งผลให้วัสดุเผาไหม้ หรือทําลายเซลล์มันอาจทําให้เซลล์พลังแสงอาทิตย์เสียหายอย่างไม่ซ่อมในผลลัพธ์นี้ คุณอาจจะต้องเปลี่ยนโรงงานพลังงานแสงอาทิตย์โดยสิ้นเชิง

สร้างความเสี่ยงจากไฟ

เมื่อความกระชับกําลังเกินแรง วัสดุจะเริ่มอุ่นเกิน บางครั้งการอุ่นเกินอาจทําให้วัสดุระเบิดสร้างความเสี่ยงไฟฟ้าในโรงไฟฟ้าพลังแสงอาทิตย์นอกจากนี้ เนื่องจากโรงไฟฟ้าเหล่านี้เชื่อมต่อกัน มันสามารถทําลายระบบการติดตั้งแผ่นพลังงานแสงอาทิตย์ทั้งสิ้น มันอาจเสี่ยงต่อชีวิตของผู้คนด้วย

การตัดไฟฟ้า:

ความแรงดันที่อุดมสมบูรณ์ ทําให้วงจรไม่สามารถให้ผลงานอย่างต่อเนื่อง การดันที่เกิดขึ้นเป็นประจําเหล่านี้ ทําให้โรงไฟฟ้าพลังแสงอาทิตย์ไม่สามารถทํางานได้อย่างเรียบร้อยผู้บริโภคได้รับการลดประสิทธิภาพของระบบจากปลายของพวกเขาดังนั้น ถ้าไม่ใช้มาตรการที่เหมาะสมในเวลาที่เหมาะสม ระบบทั้งหมดจะเสียหายไม่นาน

วิธีการป้องกันระบบดวงอาทิตย์ด้วย DC SPD?

เครื่องป้องกันแรงกระตุ้นไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าการกระแทกของสายฟ้าบนแผ่นพลังแสงอาทิตย์ ส่งผลให้เกิดกระแสไฟฟ้าที่ผ่านไปในวงจรสายไฟฟ้าของระบบองค์ประกอบอิเล็กทรอนิกส์อื่นๆ ในระบบไฟฟ้าไฟฟ้าเช่นกล่องผสมและ MPPT (อุปกรณ์ติดตามจุดพลังงานสูงสุด) มีโอกาสมากที่สุดที่จะล้มเหลวอุปกรณ์ป้องกันการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับเครื่องหยุดกระแสไฟฟ้าแบบ DC นี้ต้องติดตั้งไม่เพียงแต่ในส่วนประกอบ DC แต่ยังในส่วนประกอบ ACจํานวนรวมของ DC SPD สําหรับระบบ PV แสงอาทิตย์ขึ้นอยู่กับระยะทางระหว่างโมดูลและตัวแปลง และยังจํานวนของตัวแปลงและสาย DC

วิธีการเลือก SPD DC ที่เหมาะสมสําหรับแสงอาทิตย์

ความหนาแน่นของไฟฟ้า

ความหนาแน่นของสายฟ้าคือจํานวนของสายฟ้าที่ชนพื้นดินต่อตารางกิโลเมตรความหนาแน่นของสายฟ้าหลวงนี้ช่วยให้คุณรู้ว่ามีสายฟ้าหลวงมากแค่ไหนที่เกิดขึ้นในพื้นที่เฉพาะคุณสามารถเลือก SPD DC ตามจํานวนไฟฟ้าที่มันใช้ได้โดยเฉลี่ย

ตัวอย่างเช่น คุณสามารถเลือก SPD แบบ 1 DC หากมีฟ้าคะนองเกิดขึ้นมากเกินไปในบริเวณเฉพาะเจาะจง เนื่องจากอุปกรณ์นี้ถูกออกแบบโดยเฉพาะเพื่อช่วยส่วนประกอบจากฟ้าคะนอง

อุณหภูมิการทํางานของระบบ:

อุณหภูมิการทํางานของระบบ คือ อุณหภูมิการทํางานของอุปกรณ์ที่ส่วนประกอบทางกายภาพอาจล้มเหลว ดังนั้นคุณควรรู้อุณหภูมิการทํางานของระบบของ DC SPD ที่คุณจะเลือกระยะการทํางานระบบที่ดีกว่าจะทําให้แน่ใจว่า DC SPD กําลังทํางานอย่างปลอดภัย.

ระบบไฟฟ้า:

ความตึงเครียดระบบคือความตึงเครียดสูงสุดที่ SPD DC จะทํางานมันอาจทําให้อุปกรณ์เสียหายอย่างถาวรดังนั้น, ให้แน่ใจว่า DC SPD ที่คุณเลือกมีความดันสูง

คุณต้องการเครื่องป้องกันการกระจายไฟฟ้าในฟาร์มพลังแสงอาทิตย์กี่เครื่อง?

เครือข่ายป้องกันการกระชับกระจายไฟฟ้าควรติดตั้งในระบบพลังงานแสงอาทิตย์ทั้งระบบเครือข่ายการกระจายไฟฟ้า DC และ AC เพื่อปกป้องวงจรสําคัญจํานวนรวมของ SPDs ที่จําเป็นในระบบ PV แสงอาทิตย์แตกต่างกันขึ้นอยู่กับระยะทางระหว่างแผ่นและตัวแปลง.

เราแนะนําการติดตั้ง SPDs บน input DC และ output AC ของระบบ PV วงจรไฟฟ้าแสงอาทิตย์ หมุนเวียนในขณะที่การติดตั้งเส้น DC ทั้งบวกและลบระบบติดตาม, และระบบติดตามยังต้องถูกป้องกันเพื่อป้องกันการแทรกแซงไฟฟ้าและการสูญเสียข้อมูล

- ในสาย AC การป้องกันการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
- หากความยาวสายไฟฟ้าระหว่างแผ่นพลังแสงอาทิตย์ต่ํากว่า 10 เมตร ควรติดตั้ง SPD 1 หน่วย ใกล้ตัวแปลงไฟฟ้า กล่องเครื่องรวมไฟฟ้า หรือใกล้แผ่นพลังแสงอาทิตย์
- ในอุปกรณ์ที่มีสายไฟฟ้า DC กว่า 10 เมตร จะจําเป็นต้องมีเครื่องป้องกันการกระชับสูงมากขึ้น ทั้งในปลายอินเวอร์เตอร์และโมดูลแสงอาทิตย์ของสายไฟฟ้า
- ในระบบพลังงานแสงอาทิตย์ที่ใช้ในบ้านที่มีไมโครอินเวอร์เตอร์ ที่มีสายไฟ DC สั้น แต่สายไฟ AC ยาวกว่า ควรติดตั้ง SPDs ที่กล่องคอมไบเนอร์ เพื่อปกป้องบ้านจากการกระตุ้นระยะสั้น

ส่วนประกอบของ DC SPD สําหรับพลังงานแสงอาทิตย์คืออะไร?

ความต้านทานหลายประเภทป้องกันการกระแทกของกระแสไฟฟ้าในโรงไฟฟ้าพลังแสงอาทิตย์ ดังนั้น SPD DC ของคุณสามารถมีตัวต้านทานเหล่านี้ฉันเขียนเกี่ยวกับการทํางานภายในของพวกเขา และวิธีการที่พวกเขาป้องกันการกระแทกพลังงานขอเช็คดูนะ

วาริสเตอร์โอกไซด์โลหะ:

วาริสตอร์โอกไซด์โลหะ เป็นชนิดของตัวต่อต้านที่ช่วยอุปกรณ์ไฟฟ้าหลีกเลี่ยงความกระชับอัตราเกินหรือการกระชับกําลังความต้านทานนี้ทําให้ความแรงดันเสริมจากวงจรหลักสามารถผ่านได้ง่าย.

อย่างไรก็ตาม ความต้านทานของมันจะเปลี่ยนแปลงขึ้นอยู่กับความตึงเครียด นั่นหมายความว่าถ้าความตึงเครียดเพิ่มขึ้น ความต้านทานจะลดลง ผลลัพธ์คือกระแสไฟฟ้าในวงจร DC SPD จะสูงขึ้นซึ่งจะช่วยปรับสัดส่วนความดัน.

ท่อการปล่อยก๊าซ:

ท่อปล่อยก๊าซ (GDT) เป็นท่อป้องกันสายฟ้าคะนอง เมื่อท่อนี้ตรวจพบความกระชับกําลังเพิ่มขึ้น มันปล่อยก๊าซไร้สภาพ ซึ่งเป็นช่องต่อสู้ต่ําเนื่องจากการไอโอเนชั่นมันส่งกระแสไฟฟ้าไปยังเส้นทางพื้นโดยวิธีนี้ ท่อการปล่อยก๊าซจะหลีกเลี่ยงการกระจายไฟฟ้าในโรงไฟฟ้าพลังแสงอาทิตย์

อุตสาหกรรมที่มีความรู้สึก:

มีตัวต่อต้านบางชนิดที่มีความรู้สึก เช่น เครื่องยับยั้งความดันชั่วคราว (TVS) เครื่องยับยับความดันเหล่านี้สามารถทํางานอย่างรวดเร็วเพื่อยับยับความดันเมื่อไดโอเดสของ TVS สังเกตความกระชับในวงจร, พวกมันเปลี่ยนเป็นภาวะการเปลี่ยนแปลงต่ํา จากนั้น พวกมันส่งไฟฟ้าเสริมไปยังพื้นดิน บางครั้งไฟฟ้าเสริมก็ผ่านไดโอเดส TVS ได้

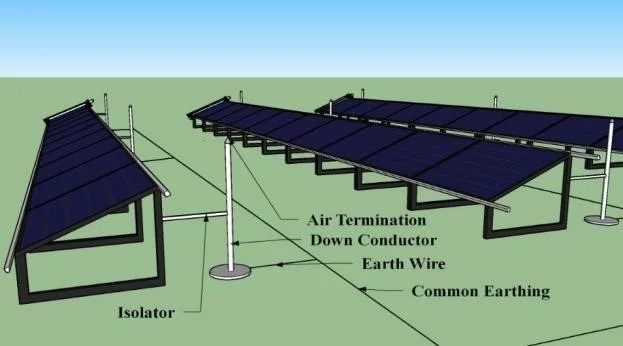

ฟาร์มพลังแสงอาทิตย์ต้องการระบบป้องกันสายฟ้าไหม?

การป้องกันการกระจายไฟฟ้าเป็นองค์ประกอบที่จําเป็นในอุปกรณ์ไฟฟ้าใด ๆ แต่มันไม่ได้แทนที่วิธีการป้องกันสายฟ้าที่เหมาะสม

ถ้าคุณต้องการปกป้องการลงทุนของคุณ การป้องกันการกระตุ้นมันไม่ใช่ตัวเลือก มันเป็นความจําเป็น แต่ถ้าคุณต้องการการปกป้องและความสงบจิตใจระบบป้องกันฟ้าคะนองสามารถสร้างความแตกต่างระหว่างความสําเร็จและความล้มเหลวของอุปกรณ์พลังแสงอาทิตย์ขนาดใหญ่.

ระบบป้องกันสายฟ้าไม่เพียงแต่ป้องกันระบบแสงอาทิตย์ PV แต่ยังให้ความคุ้มกันที่น่าเชื่อถือกับทรัพย์สินและทรัพย์สินทั้งหมดของคุณ

วิธีการที่ง่ายดายในการดูการป้องกันสายฟ้าเมื่อเทียบกับการป้องกันการกระจายไฟ คือการมองว่าการป้องกันการกระจายไฟเป็นสายป้องกันที่สองต่อการกระจายไฟโดยตรง

ในทางตรงกันข้าม ระบบป้องกันสายฟ้าที่ครบถ้วน ซึ่งรวมถึงปลายทางอากาศ (สายฟ้า), ผ่าตัดล่าง, ป้องกันแรงกระแทก,และระบบการตั้งพื้นดินเป็นเส้นแรกของการป้องกัน.

คําแนะนําก่อนการติดตั้งของ DC SPD สําหรับแสงอาทิตย์

- คุณต้องแน่ใจว่า SPD ที่คุณติดตั้งมีความตึงเครียดระดับสูงกว่าความตึงเครียดระดับที่คาดหวังของโรงงานพลังงานแสงอาทิตย์
- คุณควรให้แน่ใจว่ามีพื้นที่เพียงพอในห้องของ DC SPD เพื่อให้อุปกรณ์สามารถติดตั้งได้อย่างถูกต้องและไม่ทํางานผิดปกติเนื่องจากการสับสนในการเชื่อมต่อ
- หากคุณจะติดตั้ง SPD DC กว่า 1 เครื่อง ให้แน่ใจว่าช่องว่างระหว่างอุปกรณ์ป้องกันการกระชับกระชับกระชับกระชับ

วิธีการติดตั้ง DC SPD สําหรับแสงอาทิตย์?

ขั้นตอนที่ 1: เชื่อม SPD DC กับระบบแสงอาทิตย์

อย่างแรก คุณจําเป็นต้องตั้ง SPD DC ในสถานที่ที่มีโอกาสเกิดการกระชับกระแส สถานที่สามารถอยู่ที่อินเวอร์เตอร์หรือโมดูลแสงอาทิตย์เมื่อคุณได้พบสถานที่, ปิดการเชื่อมต่อไฟฟ้าของระบบ PV ของแผ่นพลังแสงอาทิตย์ เพื่อลดความเสี่ยงของการได้รับแรงกระแทกไฟฟ้าระหว่างการทํางานคุณต้องเอาสายไฟจาก โมดูลไฟฟ้าของระบบพลังงานแสงอาทิตย์ และเชื่อมต่อมันกับเทอร์มินัล SPD DCป้ายเหล่านี้สามารถมีปินโฟมเดียวไปยังปินสามโฟม เพื่อให้มันแม่นยํามากขึ้น ถ้ามันเป็นการเชื่อมต่อโฟมเดียวคุณจําเป็นต้องเชื่อมต่อสายไฟที่มีสัญลักษณ์บวกกับปลายทางบวกและสายไฟที่มีสัญลักษณ์ลบกับปลายทางลบ. สายเคเบิลสุดท้ายที่ระบุ PE จะเชื่อมต่อกับสายโลก. ตอนนี้, พิสูจน์ว่าสายเคเบิลเชื่อมต่อกับทอร์มิเนลอย่างถูกต้องเพื่อไม่ให้มีการเชื่อมต่อโล่ง.

ขั้นตอนที่ 2: เลือกช่อง

อย่างแรก, เลือกช่องที่สามารถวาง DC SPD. อย่างไรก็ตาม, คุณยังสามารถปรับแต่งช่องที่จะวางอุปกรณ์.ให้แน่ใจว่ามีช่องอากาศในกล่องปิดเพื่อให้ความร้อนสามารถออกจากกล่อง.

ขั้นตอนที่ 3: ติดตั้ง DC SPD

วาง SPD DC ในห้องพัก. มั่นใจว่าปลายที่ติดตั้งภายในถูกต้อง นอกจากนี้คุณสามารถวางปลายเหล่านี้กลับลงเพื่อให้ไม่มีฝุ่นสะสมในการเชื่อมต่อ.

ขั้นตอนที่ 4: สายสาย

ตอนนี้คุณสามารถนําสายไฟฟ้าไปยังห้องคุณต้องใช้แคลมเบิ้ลเพื่อรักษาขอบของวงจรเพื่อไม่ให้มันเข้าสัมผัสกับส่วนประกอบอื่น ๆ และสร้างอันตรายที่เป็นไปได้หลังจากนั้น คุณสามารถปิดกั้นได้

ขั้นตอนที่ 5: ทดสอบระบบ PV

ตอนนี้คุณสามารถเปิดระบบ PV และตรวจสอบว่า SPD DC ให้ความคุ้มกันพอดีจากการกระตุ้น และถ้าโรงงานพลังงานแสงอาทิตย์ทํางานได้ดี

วิธีการรักษา DC SPD สําหรับแสงอาทิตย์?

ตรวจสอบเป็นประจํา: คุณควรตรวจสอบ SPD DC เป็นประจํา และตรวจสอบการเชื่อมต่อที่คล่อง หากคุณพบการเชื่อมต่อที่คล่อง แล้วติดต่อมันกลับมาอย่างแน่น นอกจากนี้ตรวจสอบการสะสมฝุ่นบนสายไฟบางครั้งการสะสมฝุ่นสามารถทําลายสายไฟและทําลายมันในที่สุด

การเปลี่ยนแบบประจํา: เมื่อคุณตรวจสอบ SPD DC ให้แน่ใจว่าส่วนประกอบทั้งหมดสดและไม่เสียหาย. อย่างไรก็ตาม, หากคุณเห็นความเสียหายใด ๆ ในสายไฟหรือส่วนประกอบ, แล้วเปลี่ยนมันทันที.
