ประเภท SPD 1 เทียบกับ ประเภท 2 เทียบกับ ประเภท 3

อุปกรณ์ป้องกันการกระแทกกระแทกคืออะไร?

อุปกรณ์ป้องกันการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับซึ่งอาจเกิดจากสายฟ้ามี SPD สามประเภทหลัก: ประเภท 1, ประเภท 2 และประเภท 3 แต่ละประเภทถูกออกแบบมาสําหรับการใช้งานและจุดติดตั้งเฉพาะเจาะจงภายในระบบไฟฟ้า

SPD ประเภท T1, T2 และ T3 คืออะไร

ประเภท SPD หมวด 1, ประเภท 2, และประเภท 3 แบ่งหมวดกันกระแสแรงตามการวางของพวกมันในระบบไฟฟ้า แต่ละชนิดตอบสนองความต้องการการป้องกันกระแสแรงเฉพาะเจาะจง โดยการรวมประเภทเหล่านี้คุณสามารถรับประกันการป้องกันชั้นต่อต้านการกระจาย.

ความแตกต่างระหว่างอุปกรณ์ป้องกันการกระจายของชนิด 1 และชนิด 2 คืออะไร?

อุปกรณ์ป้องกันการกระจายไฟฟ้าชนิด 1 ได้ถูกแนะนําโดยเฉพาะสําหรับอาคารในภาคบริการและอาคารอุตสาหกรรมมันสามารถปลดกระแสของสายไฟกลับจากสายฟ้าแพร่กระจายจากสายไฟดินไปยังสายไฟเครือข่าย. SPD ประเภทที่ 1 มีลักษณะเป็นคลื่นกระแส 10/350 μs

อุปกรณ์ป้องกันการกระตุ้นแบบ 2 เป็นระบบป้องกันหลักสําหรับอุปกรณ์ไฟฟ้าความดันต่ําทั้งหมดมันป้องกันการแพร่ระบาดของความดันเกินระยะสั้นในอุปกรณ์ไฟฟ้าและป้องกันภาระSPD ประเภทที่ 2 มีลักษณะของคลื่นกระแสไฟฟ้า 8/20 μs

แล้วชนิดที่สามล่ะ?

อุปกรณ์ป้องกันการกระจายของประเภทที่ 3 เป็นสําหรับการป้องกันพื้นที่ของภาระที่มีความรู้สึกSPD เหล่านี้มีความสามารถในการป้องกันที่จํากัด และถูกใช้ในบริเวณใกล้ของภาระที่มีความรู้สึก เป็นการเสริมท้องถิ่นต่อการป้องกันที่ให้ด้วย SPD ประเภท 2ดังนั้นพวกเขาควรติดตั้งเพียงเพื่อเสริมให้กับ SPD ประเภทที่ 2 และในภาระที่มีความรู้สึกใกล้ชิด SPD ประเภทที่ 3 มีลักษณะโดยการผสมผสานคลื่นแรงดัน (1.2/50 μs) และคลื่นปัจจุบัน (8/20 μs).

ความแตกต่างระหว่างประเภท 1 และประเภท 3 คืออะไร?

SPD ประเภทที่ 1 ติดตั้งที่สายไฟฟ้าหลักที่เข้า และจัดการกับแรงกระตุ้นสูงจากแหล่งภายนอก เช่น ไฟฟ้าในทางตรงกันข้าม, SPD ประเภท 3 นั่งใกล้อุปกรณ์แต่ละตัวและเป็นหน่วยป้องกันสุดท้ายต่อต้านการกระจายไฟที่เหลือ. พวกนี้ป้องกันอุปกรณ์อิเล็กทรอนิกส์ที่รู้สึกไวจากความกระชับกระแสเล็ก ๆ แต่เป็นอันตรายที่เลี่ยง SPDs ด้านบน.

ความแตกต่างระหว่าง SPD ประเภท 2 และประเภท 3 คืออะไร?

SPD ประเภท 2 ติดตั้งที่บอร์ดกระจายสินค้า ให้การป้องกันระดับกลางจากการกระจายไฟจากเครือข่ายหรือแหล่งภายในตั้งอยู่ใกล้อุปกรณ์เฉพาะเจาะจงโดยการรวมทั้งคู่, คุณสามารถรับประกันการป้องกันการกระชับกระชับกระชับทั่วระบบ.

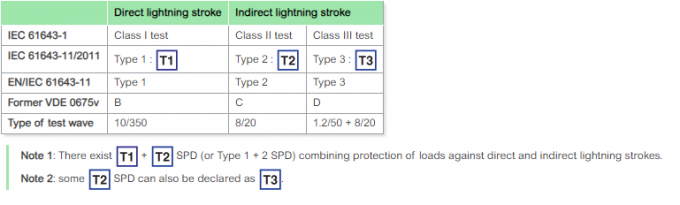

ความแตกต่างระหว่าง Type1, Type2, Type3 เครื่องป้องกันการกระจายไฟ SPDs?

สายพัดลมชนิดที่ 1
เรียกกันอีกว่า อุปกรณ์ปิดคลื่นระบายไฟประเภทที่ 1 หรือ อุปกรณ์ปิดคลื่นระบายไฟที่เข้าใช้งานติดตั้งที่ทางเข้าการใช้งานหรือแผ่นกระจายไฟหลัก เพื่อป้องกันจากการกระแทกฟ้าคะนองโดยตรงและการกระจายไฟแรงที่มาจากแหล่งภายนอก. SPD เหล่านี้ถูกออกแบบมาเพื่อจัดการกับแรงกระแทกที่สูงและมักมีประสิทธิภาพกระแสกระแสกระแสที่สูงกว่า. พวกเขาถูกใช้ในอุตสาหกรรม, การค้าและการใช้งานที่อยู่อาศัย.SPD ประเภทที่ 1 มีลักษณะของคลื่นกระแส 10/350 μs.

สายพัดลมชนิด 2
เรียกกันอีกว่า อุปกรณ์ป้องกันการกระจายไฟชนิดที่ 2 หรือ อุปกรณ์ป้องกันการกระจายไฟส่วนใหญ่✅ ติดตั้งด้านล่างจาก SPD ประเภท 1 ที่แผ่นกระจายหรือแผ่นย่อยเพื่อป้องกันจากผลกระทบทางบ่อยของแรงกระจายและความแรงกระจายระยะสั้น. ออกแบบมาเพื่อป้องกันการกระแทกขนาดเล็กที่อาจเข้าสู่ระบบไฟฟ้าผ่านวงจรสาขา. SPDs เหล่านี้ถูกใช้ทั่วไปในอาคารที่อยู่อาศัยและอาคารพาณิชย์SPD ประเภทที่ 2 มีลักษณะของคลื่นกระแสไฟฟ้า 8/20 μs.

SPD แบบ 3:

เรียกกันอีกด้วยว่า ป้องกันกระแสไฟฟ้าที่จุดการใช้งานประเภทที่ 3 ติดตั้งไว้ที่จุดการใช้งาน ใกล้อุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึก และเชื่อมต่อกับสายพานหรืออุปกรณ์แต่ละอันให้ความคุ้มครองในพื้นที่สําหรับอุปกรณ์เฉพาะเจาะจงและพบทั่วไปในสายไฟฟ้า, สริปป้องกันการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับSPD ประเภทที่ 3 มีลักษณะโดยการผสมผสานของคลื่นแรงดัน.2/50 μs) และคลื่นกระแสไฟฟ้า (8/20 μs)

หลักการของเครื่องป้องกันการกระชับกระแสไฟฟ้าคืออะไร?

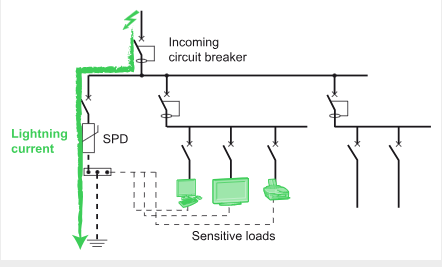

SPD ถูกออกแบบมาเพื่อจํากัดความกระตุ้นเกินระยะสั้น ที่มาจากชั้นบรรยากาศ และนําคลื่นกระแสไฟฟ้าไปสู่โลกเพื่อจํากัดขนาดของความกระชับกําลังเกินนี้ให้มีค่าที่ไม่อันตรายต่ออุปกรณ์ไฟฟ้าและอุปกรณ์สวิทช์ไฟฟ้าและอุปกรณ์ควบคุม.

SPD กําจัดความกระชับเกินในโหมดทั่วไป ระหว่างเฟสและเฉลี่ยหรือโลก; ในโหมดความแตกต่าง ระหว่างเฟสและเฉลี่ย
ในกรณีความดันเกินเกินขั้นต่ําการทํางาน SPD นําพลังงานไปยังโลก, ในโหมดร่วม; แบ่งพลังงานไปยังสายไฟที่ใช้งานอื่น ๆ, ในโหมดความแตกต่าง.

ผม ต้องการ SPD แบบ 1 หรือ แบบ 2?

ตัวเลือกของคุณขึ้นอยู่กับความต้องการของระบบของคุณ SPD ประเภท 1 เป็นที่จําเป็นสําหรับโครงสร้างที่มีการป้องกันสายฟ้ากระพริบภายนอก เช่น สตาร์ดหรือเมช เพื่อป้องกันสายฟ้ากระพริบโดยตรง,SPD ประเภทที่ 2 เหมาะสําหรับอุปกรณ์ที่ไม่มีการป้องกันภายนอก แต่ต้องการการป้องกันต่อต้านการกระแทกไฟฟ้าโดยตรงหรือความรุนแรงภายใน เพื่อการป้องกันสูงสุด

วิธี เลือก เครื่อง ป้องกัน อุณหภูมิ แบบ I, II, และ III ที่ เหมาะสม

เพื่อเลือก SPD ที่เหมาะสม ควรประเมินตําแหน่งของระบบ, ความเผชิญหน้ากับแรงกระแทก และความรู้สึกของอุปกรณ์ใช้ SPDs ประเภท 2 ในบอร์ดกระจายเพื่อป้องกันวงจร.สุดท้าย, วาง SPDs ประเภท 3 ใกล้อุปกรณ์สําคัญเพื่อการป้องกันในพื้นที่ โดยการรวมประเภทเหล่านี้, คุณจะ đảm bảoการป้องกันชั้นต่อต้านทุกระดับการกระจาย

โดยสรุปความแตกต่างหลักระหว่าง SPD ประเภท 1 ประเภท 2 และประเภท 3 คือสถานที่ติดตั้งและระดับการป้องกันที่พวกเขาให้SPDs ประเภท 1 อยู่ที่ทางเข้าการใช้งานและป้องกันจากแรงกระแทกภายนอกที่รุนแรง, SPD ประเภท 2 อยู่ที่แผ่นกระจายไฟ และป้องกันการกระจายไฟระดับสอง ขณะที่ SPD ประเภท 3 อยู่ที่จุดการใช้งาน และป้องกันอุปกรณ์เฉพาะเจาะจงจากการกระจายไฟระดับต่ํากลยุทธ์การป้องกันการกระจายไฟฟ้าแบบครบวงจร อาจรวมถึงการใช้ SPD หลายประเภท ในจุดที่แตกต่างกันในระบบไฟฟ้า เพื่อให้มีการป้องกันการกระจายไฟฟ้าแบบหลายชั้น.
