รายละเอียดสินค้า:
|
| การบรรจุหีบห่อ: | กล่องกระดาษ | หมายเลขรุ่น: | Br-40 1+1 |
|---|---|---|---|
| อุณหภูมิการทำงาน: | -40 ℃ถึง +80 ℃ | วัสดุ: | เทอร์โมพลาสติก |
| มิติ: | 90 มม.*36 มม.*70 มม. | การติดตั้ง: | รางดิน |
| การรับประกัน: | 5 ปี | โหมดการป้องกัน: | ln, n-pe, l-pe |
| ความชื้น: | สูงถึง 95% RH | น้ำหนัก: | 250 กรัม |
| คำสำคัญ: | การป้องกันฟ้าผ่า | ||
| เน้น: | 40kA Type 2 Surge Protector Device,1P+NPE Type 2 Surge Protector,Din Rail Mounting Type2 Surge Protector |
||

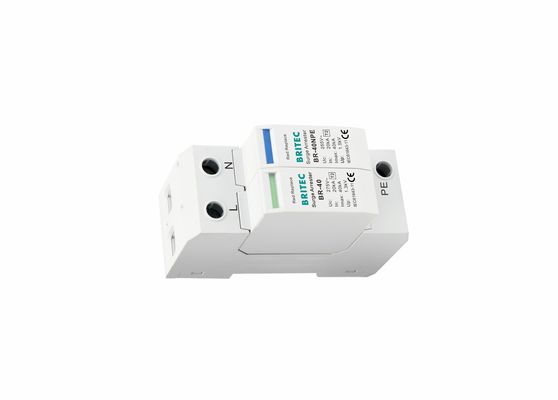

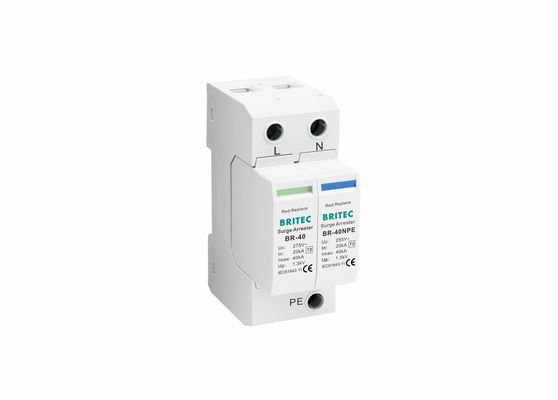

อุปกรณ์ป้องกันไฟกระชากชนิดที่ 2 – อุปกรณ์ป้องกันไฟกระชากขั้นสูงที่ให้การป้องกันอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์จากไฟกระชากที่สร้างความเสียหาย อุปกรณ์นี้ออกแบบมาสำหรับการติดตั้งบนราง DIN และมีพิกัดแรงดันไฟฟ้า 230V/400V และระดับการป้องกัน IP20 นอกจากนี้ยังมีเวลาตอบสนองที่รวดเร็ว น้อยกว่า 25 นาโนวินาที ทำให้มั่นใจได้ถึงความปลอดภัยและความน่าเชื่อถือสูงสุด อุปกรณ์ป้องกันไฟกระชากชนิดที่ 2 นี้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานเชิงพาณิชย์และที่อยู่อาศัย
| BR-40 150 1+1 | BR-40 275 1+1 | BR-40 320 1+1 | BR-40 385 1+1 | BR-40 440 1+1 | |
|
การจำแนกประเภท SPD ตาม EN61643-11 |
ประเภท 2 | ประเภท 2 | ประเภท 2 | ประเภท 2 | ประเภท 2 |
|
การจำแนกประเภท SPD ตาม IEC61643-11 |
Class II | Class II | Class II | Class II | Class II |
|
แรงดันไฟฟ้า AC สูงสุดในการทำงานอย่างต่อเนื่อง Uc |
150V | 275V | 320V | 385V | 440V |
|
แรงดันไฟฟ้า AC สูงสุดในการทำงานอย่างต่อเนื่อง [N -PE] Uc |
255V | 255V | 255V | 255V | 255V |
|
กระแสไฟปล่อยที่กำหนด (8/20us) In |
20kA | 20kA | 20kA | 20kA | 20kA |
|
กระแสไฟปล่อยสูงสุด (8/20μs) Imax |
40kA | 40kA | 40kA | 40kA | 40kA |
|
ระดับการป้องกันแรงดันไฟฟ้า Up |
≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
|
ระดับการป้องกันแรงดันไฟฟ้า 5kA Up |
≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
|
ระดับการป้องกันแรงดันไฟฟ้า [N-PE] Up |
≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
|
ความสามารถในการดับกระแสไฟตาม Ifi |
100Arms | 100Arms | 100Arms | 100Arms | 100Arms |
| ฟิวส์สำรองสูงสุด | 100A gG | 100A gG | 100A gG | 100A gG | 100A gG |
| เวลาตอบสนอง tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| เวลาตอบสนอง [N-PE] tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| ช่วงอุณหภูมิในการทำงาน Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
|
สถานะการทำงาน / ไฟแสดงสถานะข้อผิดพลาด |
เขียว / แดง | เขียว / แดง | เขียว / แดง | เขียว / แดง | เขียว / แดง |
| พื้นที่หน้าตัด (ต่ำสุด) | 4mm2 | 4mm2 | 4mm2 | 4mm2 | 4mm2 |
| พื้นที่หน้าตัด (สูงสุด) | 35mm2 | 35mm2 | 35mm2 | 35mm2 | 35mm2 |
| สำหรับการติดตั้งบน | ราง Din 35 มม. | ||||
| วัสดุตัวเรือน | เทอร์โมพลาสติก UL94-V0 | ||||
| ระดับการป้องกัน | IP20 | IP20 | IP20 | IP20 | IP20 |
| รหัสสั่งซื้อ | B18251 | B18253 | B18255 | B18257 | B18370 |
| รหัสสั่งซื้อ (พร้อมสัญญาณระยะไกล) | B18252 | B18254 | B18256 | B18258 | B18371 |
ในขณะที่คำว่า "ตัวป้องกันไฟกระชาก" และ "SPD" (อุปกรณ์ป้องกันไฟกระชาก) มักใช้แทนกันได้ แต่ก็ไม่เหมือนกันทุกประการ โดยเฉพาะอย่างยิ่งในบริบทของมาตรฐานความปลอดภัยทางไฟฟ้า ตัวป้องกันไฟกระชากเป็น SPD ประเภทหนึ่งที่ออกแบบมาเพื่อการป้องกันหลัก ซึ่งมักใช้ในสถานการณ์แรงดันไฟฟ้าสูง เช่น สถานีย่อย
อุปกรณ์ป้องกันไฟกระชาก (SPD) ชนิดที่ 2 ได้รับการออกแบบมาเพื่อป้องกันระบบไฟฟ้าจากไฟกระชาก โดยเฉพาะอย่างยิ่งที่เกิดจากฟ้าผ่าทางอ้อมหรือการทำงานของสวิตช์
