รายละเอียดสินค้า:
|
| หมายเลขเสา: | 4ป | อุณหภูมิในการทำงาน: | -40 ℃—80 ℃ |
|---|---|---|---|
| ระดับการป้องกัน: | IP20 | ความถี่ในการทำงาน: | 50/60เฮิร์ต |
| การรับประกันสินค้า: | 5 ปี | สพฉ.ตาม: | ประเภท 2 |
| แบบอย่าง: | เอซีเอสพีดี | การติดตั้ง: | ราง DIN 35 มม |
| กระแสจำหน่ายเล็กน้อย: | 20kA | คำสำคัญ: | ป้องกันฟ้าผ่า |
| เน้น: | อุปกรณ์ป้องกันไฟกระชาก 2 ขั้ว,เครื่องป้องกันการกระจายของชนิดที่ 2 |
||

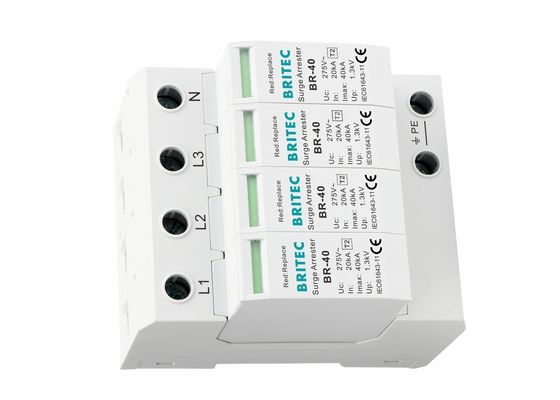

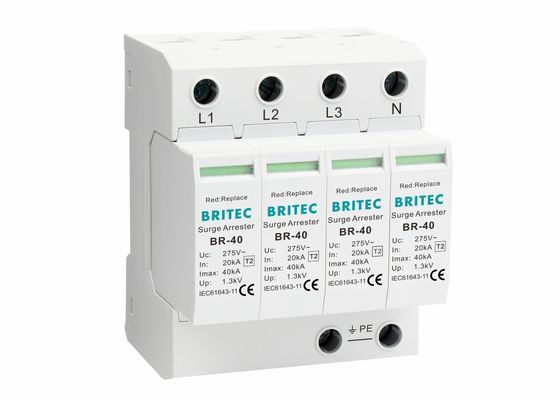

อุปกรณ์ป้องกันไฟกระชาก 3 เฟส ชนิด Type 2 แบบ 4 ขั้ว มอบประสิทธิภาพที่เชื่อถือได้ด้วยเทคโนโลยีการป้องกันไฟกระชากขั้นสูงสำหรับการใช้งานในภาคอุตสาหกรรมและเชิงพาณิชย์
| รุ่น | BR-40 150 4P | BR-40 275 4P | BR-40 320 4P | BR-40 385 4P | BR-40 440 4P |
|---|---|---|---|---|---|
| การจำแนกประเภท SPD (EN61643-11) | Type 2 | Type 2 | Type 2 | Type 2 | Type 2 |
| การจำแนกประเภท SPD (IEC61643-11) | Class II | Class II | Class II | Class II | Class II |
| แรงดันไฟฟ้าทำงานต่อเนื่องสูงสุด Uc | 150V | 275V | 320V | 385V | 440V |
| กระแสคายประจุที่กำหนด (8/20μs) In | 20kA | 20kA | 20kA | 20kA | 20kA |
| กระแสคายประจุสูงสุด (8/20μs) Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
| ระดับแรงดันไฟฟ้าป้องกัน Up | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| ระดับแรงดันไฟฟ้าป้องกัน 5kA Up | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
| ฟิวส์สำรองสูงสุด | 100A gG | 100A gG | 100A gG | 100A gG | 100A gG |
| เวลาตอบสนอง tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| ช่วงอุณหภูมิการทำงาน Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| สถานะการทำงาน / การแสดงข้อผิดพลาด | เขียว / แดง | เขียว / แดง | เขียว / แดง | เขียว / แดง | เขียว / แดง |
| พื้นที่หน้าตัด (ขั้นต่ำ) | 4mm² | 4mm² | 4mm² | 4mm² | 4mm² |
| พื้นที่หน้าตัด (สูงสุด) | 35mm² | 35mm² | 35mm² | 35mm² | 35mm² |
| สำหรับติดตั้งบน | ราง Din 35 มม. | ||||
| วัสดุโครงสร้าง | เทอร์โมพลาสติก UL94-V0 | ||||
| ระดับการป้องกัน | IP20 | IP20 | IP20 | IP20 | IP20 |
อุปกรณ์ป้องกัน Type 2 ต้องติดตั้งในตู้ย่อยหลังจากตู้เมนที่มีอุปกรณ์ป้องกัน Type 1 สำหรับการทำงานที่ถูกต้องระหว่างอุปกรณ์ป้องกัน Type 1 และ Type 2 จำเป็นต้องมีระยะห่างสายเคเบิลหรือสายไฟอย่างน้อย 10-15 เมตร มิฉะนั้นจะต้องติดตั้งขดลวดแยกส่วนระหว่างอุปกรณ์ทั้งสอง การใช้อุปกรณ์ป้องกันไฟกระชากหลายตัวที่ติดตั้งแบบเรียงซ้อนกันควรใช้เพื่อให้แน่ใจว่ามีการป้องกันสิ่งอำนวยความสะดวกอย่างเพียงพอ
