รายละเอียดสินค้า:
|
| มาตรฐานการทดสอบ: | IEC 61643-11 / EN61643-11 | Uc: | 150V / 275V / 320V / 385V / 440V |
|---|---|---|---|
| ใน: | 20kA | ไอแมกซ์: | 40kA |
| วัสดุ: | พลาสติกกันความร้อน UL94-V0 | tA: | ≤25ns |
| ติดตั้งบน: | ราง Din 35มม. | ตู่: | -40℃...+80℃ |
| ระดับ: | ประเภท 2 | ระบบ: | สามเฟส |
| คำสำคัญ: | การป้องกันฟ้าผ่า | ||
| เน้น: | อุปกรณ์ป้องกันไฟกระชาก 2 ขั้ว,อุปกรณ์ป้องกันไฟกระชากชนิด 2 |
||

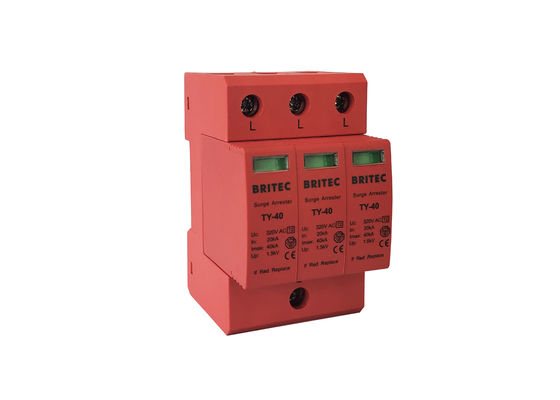

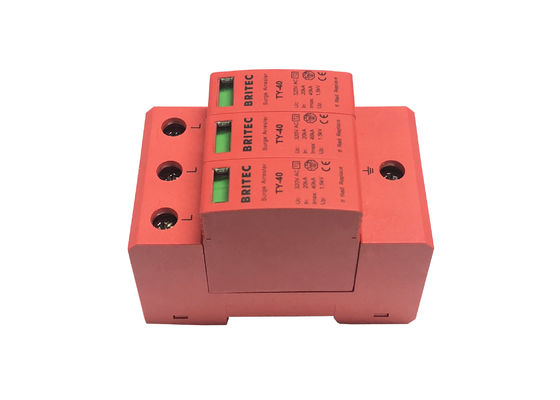

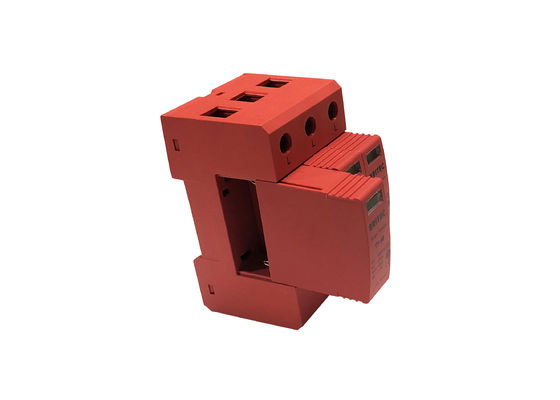

Type 2 สามเฟส 40kA 320V อุปกรณ์ป้องกันไฟกระชาก 3 เสา Class II อุปกรณ์ป้องกันไฟกระชาก
Type 2 Three Phase 3 Poles Class II อุปกรณ์ป้องกันไฟกระชาก:
• TY-40R 3P เป็นอุปกรณ์ Type 2/Class II สำหรับคายประจุไฟกระชาก
Type 2 Three Phase 3 Poles Class II อุปกรณ์ป้องกันไฟกระชากรายละเอียดสินค้า:
| TY150 40R 3P | TY275 40R 3P | TY320 40R 3P | TY385 40R 3P | TY440 40R 3P | |
| การจำแนกประเภท SPD ตามมาตรฐาน EN61643-11 | ประเภท 2 | ประเภท 2 | ประเภท 2 | ประเภท 2 | ประเภท 2 |
| การจำแนกประเภท SPD ตาม IEC61643-11 | ชั้นII | ชั้นII | ชั้นII | ชั้นII | ชั้นII |
| แม็กซ์แรงดันไฟฟ้ากระแสสลับต่อเนื่อง Uc | 150V | 275V | 320V | 385V | 440V |
| กระแสไฟที่กำหนด (8/20us) In | 20kA | 20kA | 20kA | 20kA | 20kA |
| แม็กซ์กระแสไฟออก (8/20μs) Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
| ระดับการป้องกันแรงดันไฟฟ้าขึ้น | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| ระดับการป้องกันแรงดันไฟฟ้า 5kA ขึ้นไป | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.4kV | ≤1.6kV |
| แม็กซ์ฟิวส์สำรอง | 125A gG | 125A gG | 125A gG | 125A gG | 125A gG |
| เวลาตอบสนอง tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| ช่วงอุณหภูมิในการทำงาน Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| สถานะการทำงาน/บ่งชี้ความผิดปกติ | เขียว / แดง | เขียว / แดง | เขียว / แดง | เขียว / แดง | เขียว / แดง |
| พื้นที่หน้าตัด (ต่ำสุด) | 4mm2 | 4mm2 | 4mm2 | 4mm2 | 4mm2 |
| พื้นที่หน้าตัด (สูงสุด) | 35mm2 | 35mm2 | 35mm2 | 35mm2 | 35mm2 |
| สำหรับติดบน | ราง Din 35มม. | ||||
| วัสดุหุ้ม | พลาสติกกันความร้อน UL94-V0 | ||||
| ระดับการป้องกัน | IP20 | IP20 | IP20 | IP20 | IP20 |
มิติ:
Type 2 Three Phase 3 Poles Class II อุปกรณ์ป้องกันไฟกระชาก:
• เหมาะสำหรับขั้นตอนที่สองของการป้องกันในแผงจ่ายไฟที่มีการติดตั้งอุปกรณ์ป้องกันประเภท 1 ที่ต้นน้ำ หรือสำหรับขั้นตอนแรกของการป้องกันในการใช้งานเชิงพาณิชย์หรืออื่นๆ ที่ไม่โดนโจมตีโดยตรงและไม่มีระบบป้องกันฟ้าผ่าจากภายนอก
Type 2 Three Phase 3 Poles Class II อุปกรณ์ป้องกันไฟกระชากข้อดี:

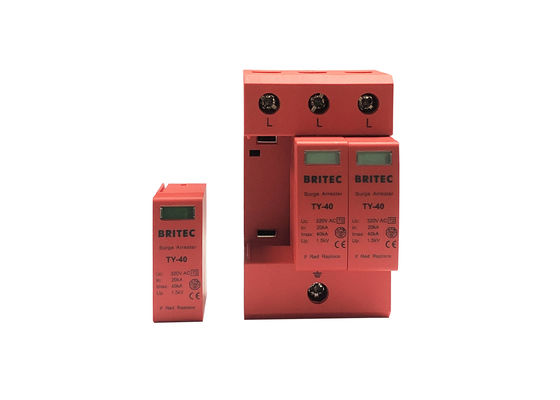

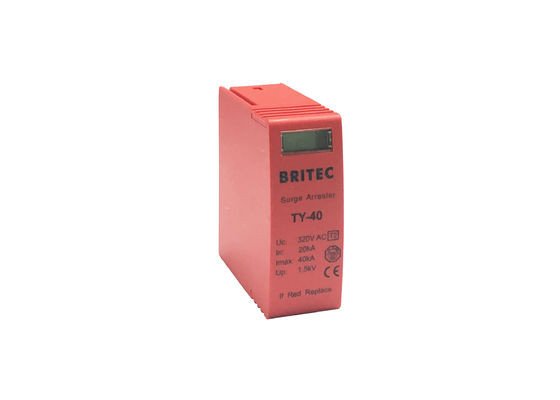

• เปลี่ยนโมดูลป้องกันได้ง่ายโดยไม่ต้องใช้เครื่องมือ
